| NIVEL DE MADUREZ TECNOLÓGICA
Idea
Concepto no probado
Investigación básica
Puede describir la necesidad, pero no hay evidencia
Formulación tecnológica
Concepto y aplicaciones formuladas
Necesita validación
Primeras propuestas de interesados
Prototipo a pequeña escala
Creado en ambiente de laboratorio
Prototipo a gran escala
Probado en un ambiente natural
Sistema de prototipo
Probado en ambiente natural cerca de ubicación de interés
Sistema de demostración
Operando a escala comercial
Primer sistema comercial
Sistemas y procesos técnicos apoyando actividad comercial
Aplicación comercial completa
Tecnología disponible para todos los consumidores
| 0 | Descubrimiento de H2 en la superficie terrestre | Hecho |
| 1 | Investigación sistemática de filtraciones de H2 en varios ambientes | Hecho |
| 2 | Monitoreos de corta duración de los sitios | Hecho para 2-3 sitios |
| 3 | Entendimiento del origen de H2 | Hecho para 2-3 sitios |
| 4 | Prototipos a pequeña escala de flujos permanentes de H2/Modelamiento numérico de filtraciones permanentes de H2 Entendimiento global del sistema de hidrógeno |
En progreso en la academia |
| 5 | Prototipos a mediana escala(1200m) Producción perenne de un demostrador durante varios años |
Hydroma (Malí) |
| 6 | Primer pozo profundo (3000-5000m) | Natural Hydrogen energy LLC Desert Mountain Energy |
| 7 | Primer plan de exploración a escala regional Primer delimitación/múltiples pozos |
En progreso en Santos (Australia) |
| 8 | Prototipo de producción del primer descubrimiento | No |
| 9 | Escalamiento / Explotación comercial | No |
Representación del nivel de madurez tecnológica del hidrógeno natural, desde el descubrimiento hasta la aplicación comercial, con ejemplos actuales de avances a nivel mundial. Fuente: (Prinzhofer et al., 2023)
| DISTRIBUCIÓN GEOGRÁFICA

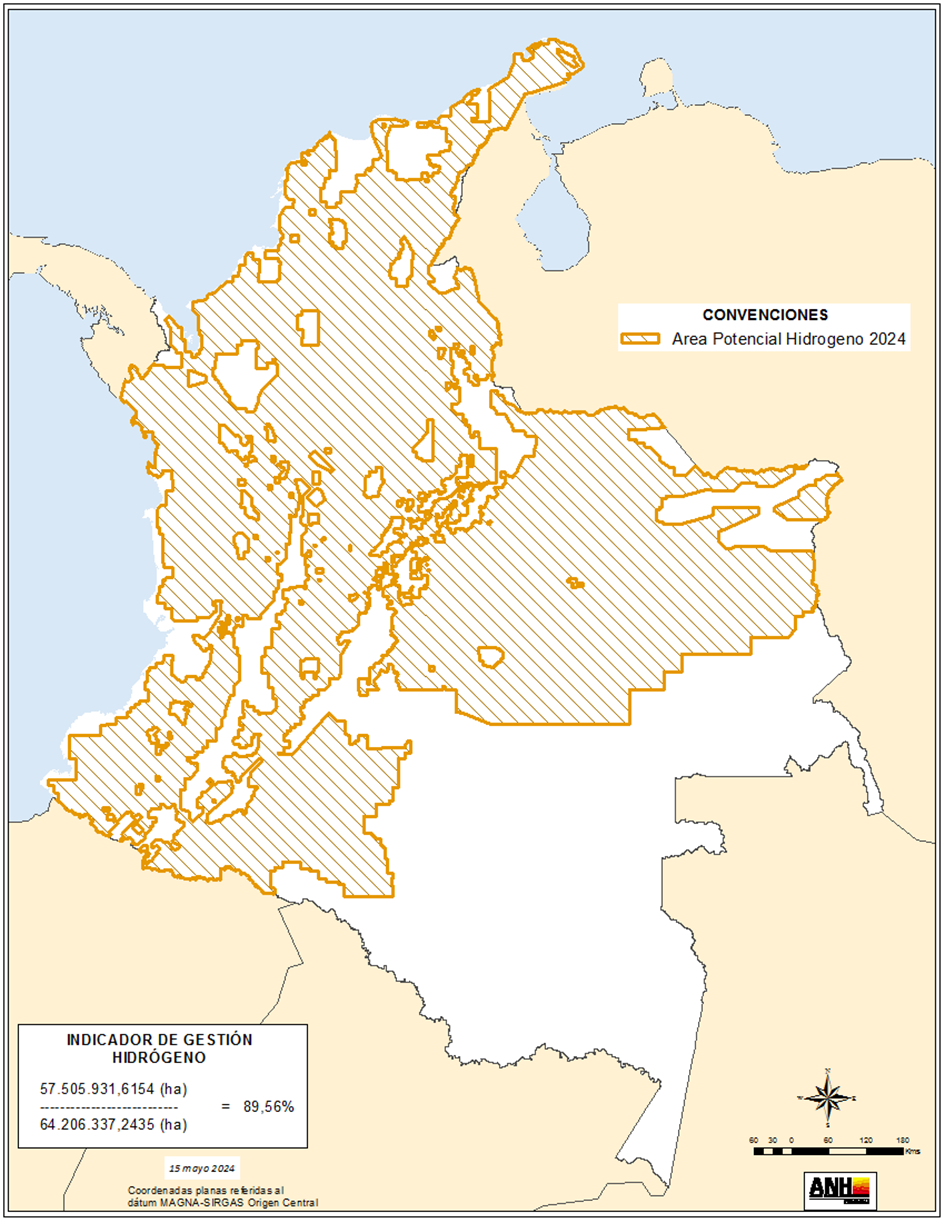

Área Potencial

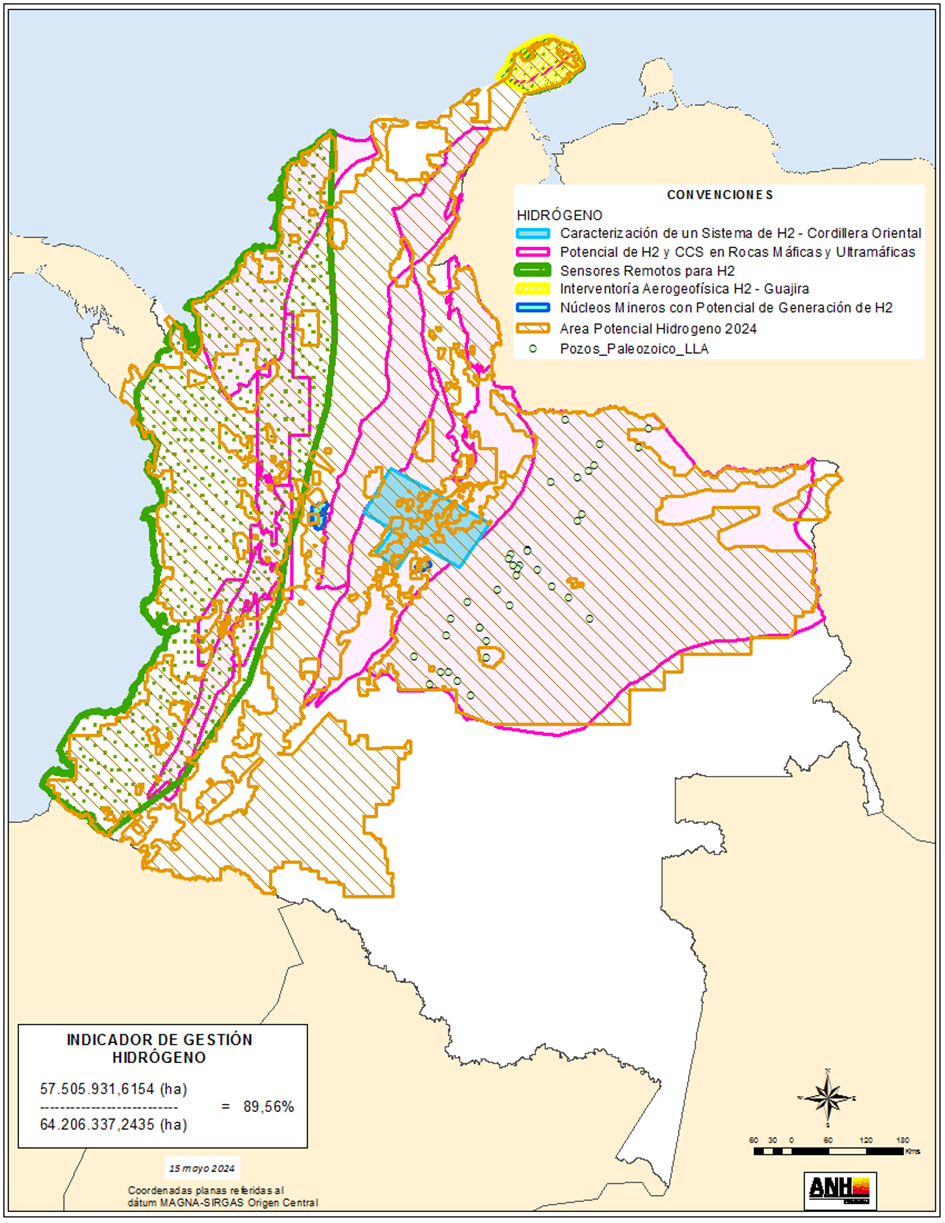

Áreas de estudio 2024
Mapas de Colombia que muestran el área potencial para hidrógeno natural y las zonas priorizadas para estudios geológicos y exploratorios en 2024. Fuente: (ANH, 2024)
| RUTA DE INVESTIGACIÓN
Revisión de información existente
Análisis de imágenes satelitales
Adquisición de información regional

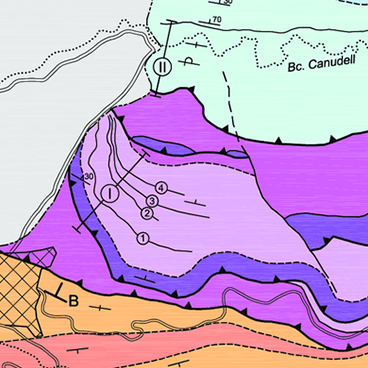

Revisar información de subsuelo
Trabajo de campo
Integración de la información
Identificar áreas de mayor interés
Secuencia metodológica definida por la ANH para la investigación de hidrógeno natural, desde la revisión de datos existentes hasta la identificación de áreas prioritarias. Fuente: (Agencia Nacional de Hidrocarburos)
General
Distribución global de descubrimientos de hidrógeno natural (H₂ > 10%) según su forma de existencia y entorno geológico. Fuente: (Zgonnik, 2020)
Diversos estudios han demostrado que el hidrógeno molecular está mucho más presente en el subsuelo terrestre de lo que se pensaba anteriormente. El Hidrógeno puede encontrarse en tres formas principales en los sistemas geológicos continentales, dependiendo del entorno y los procesos involucrados.
Gas Libre

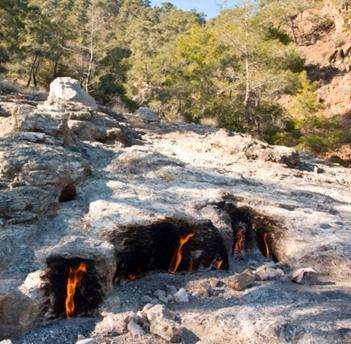

Gas natural ardiendo continuamente en Turquía, con 7.5–11.3% de Hidrógeno; activo desde hace más de 2500 años y asociado al origen de la primera llama olímpica. Fuente: (Zgonnik, 2020)
Hidrógeno molecular en estado gaseoso que migra y se acumula en cavidades, fallas o zonas de permeabilidad, manifestándose en surgencias naturales o "seeps".
Inclusión en Roca

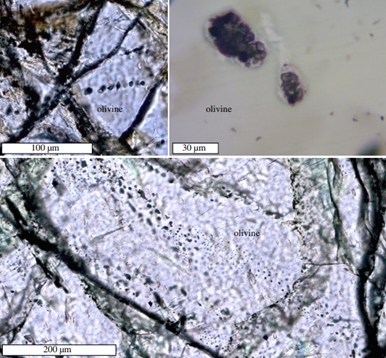

Microfotografías de inclusiones fluidas en cristales de olivino, donde el hidrógeno molecular puede encontrarse atrapado como gas en inclusiones primarias o secundarias, producto de procesos geológicos profundos. Fuente: (Grozeva et al., 2020)
Hidrógeno atrapado en inclusiones gaseosas dentro de minerales o rocas, generado y retenido por procesos geológicos profundos.
Disuelto en Aguas Subterráneas

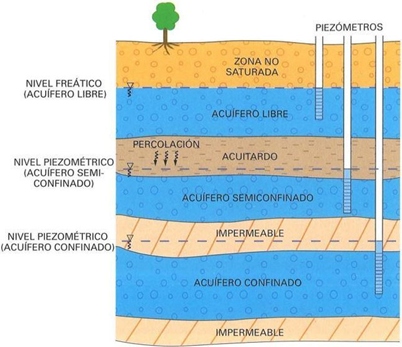

Tipos de acuíferos de acuerdo con la presión atmosférica. Fuente: (Martínez et al., 2006)
Hidrógeno en solución dentro de acuíferos, comúnmente asociado a sistemas geotérmicos.
Referencias Bibliográficas
- Agencia Nacional de Hidrocarburos. (2024). Estudios ANH - Vicepresidencia Técnica Divulgación y Apropiación del Conocimiento - Consulta aquí esta referencia
- Grozeva, N. G., Klein, F., Seewald, J. S., & Sylva, S. P. (2020). Chemical and isotopic analyses of hydrocarbon-bearing fluid inclusions in olivine-rich rocks. Philosophical Transactions of the Royal Society A: Mathematical, Physical and Engineering Sciences, 378(2165), 20180431 - Consulta aquí esta referencia
- Martínez, P., Martínez, P., y Castaño, S. (2006). Fundamento de Hidrogeología. Madrid: Ediciones Mundiprensa. ISBN: 84-8476-239-4 - Consulta aquí esta referencia
- Prinzhofer, A., Deville, E., Pironon, J., Dymant, P., Cabaud, O., Truche, L., & otros. (2023). The place of natural hydrogen in the energy transition: A position paper. Comptes Rendus Geoscience, 355, 101303 - Consulta aquí esta referencia
- Zgonnik, V. (2020). The occurrence and geoscience of natural hydrogen: A comprehensive review. Earth-Science Reviews, 203, 103140 - Consulta aquí esta referencia
